Modernisierung/Sanierung der Wärmeversorgung
General-Fellgiebel-Kaserne - Maxhof, Starnberg

Projektdaten

Ingenieurleistungen

• Aufstellung eines Liegenschaftsbezogenen Energiekonzeptes und einer Haushaltsunterlage HU-Bau für die Sanierung der Wärmeversorgung
• Entwurfsplanung
• AFU-Bau
• Vorbereitung und Mitwirkung bei der Vergabe
• Objektüberwachung

Teilprojekte

3 Gas-/HEL-befeuerte Wärmeerzeuger, Gesamt-Wärmeleistung 5,7 MW

• a) Installation von wärmetechnischen Hausstationen für Direktanschlüsse und Trinkwassererwärmern in 30 Unterkunfts-, Lehrsaal-, Sanitäts-, Wirtschafts- und Werkstattgebäuden. Automationsanlagen mit DDC-Unterstationen. Einbau von Thermostatventilen an den Heizkörpern
• b) Erneuerung des Wärmeverteilungsnetzes mit erdverlegten Kunststoffmantelrohrleitungen für maximale Vorlauftemperaturen 110°C, PN 16, mit Umschlußarbeiten
  • Mediumrohr DN 25 .. DN 40, Trassenlänge ca. 1.150 m
  • Mediumrohr DN 50 .. DN 80, Trassenlänge ca. 900 m
  • Mediumrohr DN 100 .. DN 150, Trassenlänge ca. 450 m

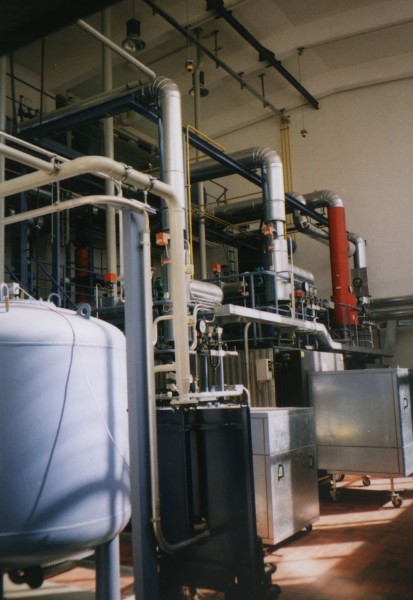

• c) Erneuerung der Wärmeerzeugungsanlage
  • Ersatz von zwei Kohlekesseln durch zwei ND-Heißwasserkessel, Gruppe II, TRD 702, für maximale Heizwassertemperaturen < 120 °C (1 x 920 kW, 1 x 2.800 kW) mit kombinierten Gas-/HEL-Feuerungsanlagen
  • Pumpendruckhaltung
  • Umrüstung eines bestehenden Heißwasserkessels Gruppe IV, 1.850 kW, 140°C für Betrieb ohne ständige Beaufsichtigung, TRD 604/2, mit kombinierter Gas-/HEL-Feuerungsanlage.
    Kessel dient der Wirtschaftswärmeversorgung (140°C const.) und durch Flächentrennung auch der Wärmeversorgung des Fernwärmenetzes (70°C .. 110°C).
  • Für die o.g. Wärmeerzeuger wurden drei neue Stahlschornsteine aufgestellt
  • Das Fernwärmenetz wird mit drei, in Stufen schaltbaren Umwälzpumpen (Förderstrom je 75 m³/h, Förderhöhe je 26 mFIS) umgewälzt.
  • Die Automationsanlage der Heizzentrale umfaßt mehrere DDC-Unterstationen mit insgesamt ca. 280 Datenpunkten
  • In der Heizzentrale befindet sich die GA-Inselzentrale für die Überwachung der wärmetechnischen Unterstationen sowie für die Bedienung und Überwachung der Wärmeerzeugungsanlage mit Visualisierung
  • Für die Datenkommunikation wurde das Fernmeldenetz der Liegenschaft verwendet.
