Außenansicht Heizzentrale
|
Modernisierung der Fernwärmeversorgung
Fliegerhorst Erding
Projektdaten
| Planungs- und Ausführungszeitraum: | 1983..2005 |
| Projektgröße: |
Abschnitt II: ca. 7,5 Mio. € Abschnitt IV: ca. 0,4 Mio. € |
| Auftraggeber: |
Staatliches Hochbauamt Freising Vöttinger Str. 27 85354 München |
Kurzbeschreibung
 |
|
Wärmeverteilungsschema
|
Die Liegenschaft umfaßt insgesamt ca. 130 Gebäude mit unterschiedlichen Nutzungen, wie Flugzeughallen, Triebwerksinstandsetzung- und Flugelektronikwerkstätten, Teilereinigung, Materiallager, Gebäude der Flugüberwachung, Unterkünfte, Wirtschaftsgebäude und Standortverwaltung.
Der Gesamtwärmebedarf aller Gebäude (gleichzeitig in Anspruch genommene höchste Wärmeleistung) beträgt ca. 19.000 kW.
Ingenieurleistungen
Abschnitt I (1980..1981)
Abschnitt II (1983..1986)
- Modernisierung überalteter Heizungsanlagen in 35 Gebäuden des Fliegerhorstes
 |
|
HD-Dampfkessel 11,0 bar, Wärmeleistung 4,6 MW, Erdgasbefeuerung
|
- Einbau eines HD-Dampferzeugers, zul. Betriebsüberdruck 11,0 bar (Ü), 4,6 MW Leistung mit Mischvorwärmer für Betrieb BoB, TRD 604/1
 |
|

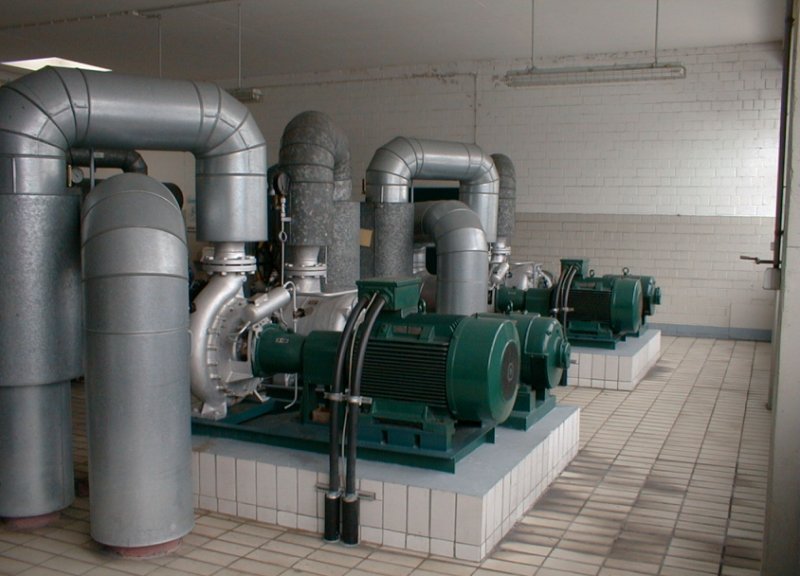

Heißwassernetzumwälzpumpe 350 m³/h, Förderhöhe 5,5 bar, Drehstrommotor 90 kW
|
- Erneuerung einer Heißwassernetzumwälzpumpe 350 m3/h, 5,5 bar, Drehstrommotor 90 kW mit FU-Steuerung
 |
|
Automatisierter Kran
|
 |
|
Kohlelager, Fassungsvermögen 6000 t, automatische Beschickung und Entnahme
|
- Erneuerung der automatischen Bekohlungsanlage für 2 bestehende HD-Dampfkessel 11,0 bar (Ü), je 11,0 MW
 |
|
Bekohlungsanlage der Kessel mit eingehausten, reversierbaren Förderbändern
|
Abschnitt III (1997)
- Erstellung eines liegenschaftsbezogenen Energiekonzeptes (LEK) für den Fliegerhorst Erding mit dem Ergebnis, für die Wärmeerzeugung (gas-/HEL-befeurte ND-HW-Kessel Gr. II DampfKV) die Temperatur des Wärmeverteilungsnetzes auf < 110°C abzusenken.
Abschnitt IV (1998)
 |
|

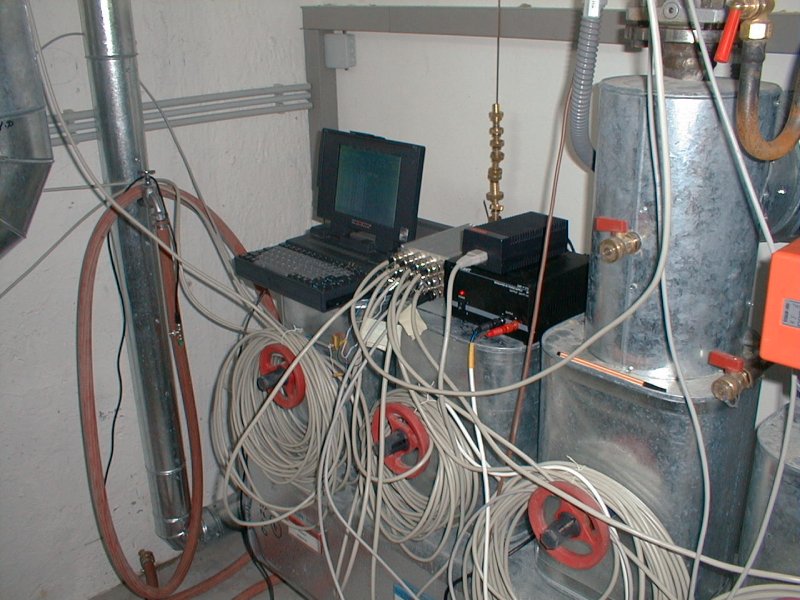

Durchfluß-, Leistungs- und Temperaturmessungen in Übergabestation Gebäude 472
|
- Umstellung verbliebener Wirtschaftswärme- und Prozeßdampfverbraucher auf dezentrale Dampferzeugung (Geb. 81 und Geb. 472)
- Umstellung der Gebäudeheizungen von NDD auf WW, als Voraussetzung für die Realisierung der geplanten Netztemperaturabsenkung
Abschnitt V (2001)
- Überarbeitung des Liegenschaftsbezogenen Energiekonzeptes von 1997 nach den Anforderungen der aktuellen Nutzung der Liegenschaft unter Beachtung der Musterplanung der Bundeswehr
Abschnitt VI (2002)
- Aufstellung einer Bauunterlage - BU 24 für die Sanierung der Wärmeversorgung
Abschnitt VII (2003-2005)
- Beauftragung zur Aufstellung einer Ausführungsunterlage
